復合材料熱壓罐罐蓋的結構形式很多，大數采用錯齒結構，它具有結構簡單，工作可靠、操作方便等優點。復合材料熱壓罐罐蓋由蓋板及蓋緣組成。常見的蓋板形狀有無折邊的球面封頭及橢圓或碟形封頭兩種。至于復合材料熱壓罐罐蓋起到的影響，通過下述我們就會得知。
所謂無折邊球面封頭就是將碟形封頭的直邊及轉角部分去掉，只剩下球面部分。復合材料熱壓罐所使用的無折邊球面封頭具有制造容易、節省材料、封頭高度低、重量輕等優點，但封頭與蓋緣焊接處要產生局部應力。在確定無折邊球面的壁厚時，應注意局部應力。
錯齒式罐蓋通常有齒環轉動和罐蓋轉動兩種。
1．罐蓋、齒環上的齒與齒谷一一對應，齒谷比齒略大，以便齒從齒谷中通過。當罐蓋與齒環相對轉動半個齒距時，罐蓋便被閉鎖。
2．罐蓋轉動式錯齒式罐蓋的結構和日常家用的高壓鍋的罐蓋結構相似。

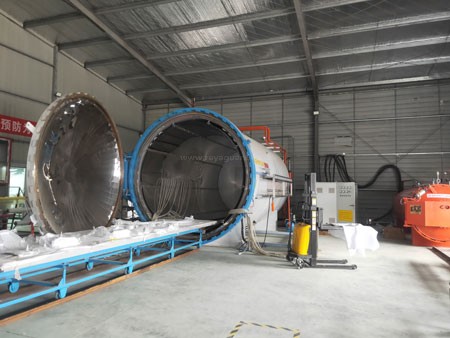

在復合材料熱壓罐的罐蓋被打開的時候它需要與罐體連在一起，這樣直接的開啟罐門即可，開關非常的方便，但是打開的時候需要有著專門的與罐體支承裝置?，F在一般是使用鉸接式罐蓋支承裝置，罐蓋在邊部用鉸鏈以鉸接形式支承在罐體罐口部位的邊部，其結構類似建筑門窗的鉸接支承方式。鉸接式罐蓋支承裝置開關罐蓋時所需要的面積較大，活動接軌也較長，但較易實現開關罐蓋的機械化。
罐蓋的開啟方式人工直接轉動手輪開啟方式很多，不過現在很多的使用廠家也會選擇采用電機或氣缸進行驅動并且還有著更高的穩定的液壓開啟方式。
